Zábradlí

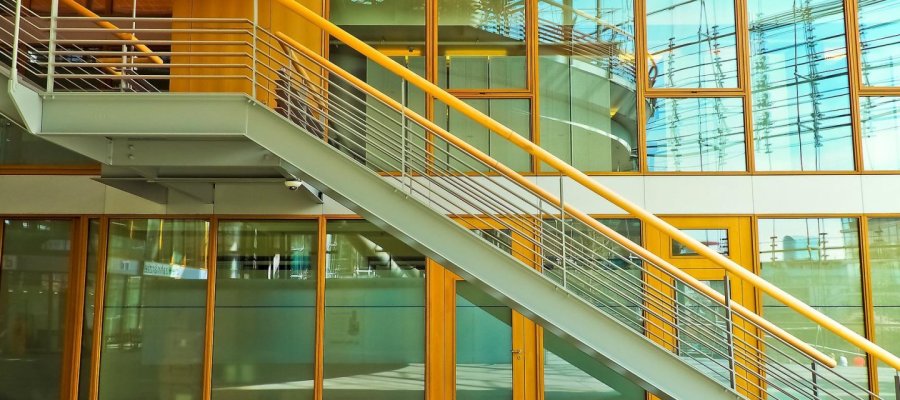

Zábradlí je důležitou ochranou lidí před upadnutím do hloubky nebo před vstupem do zakázaného či nebezpečného prostoru. Je zřizováno jako stálá součást budov, komunikací, mostů a veřejně dostupných míst nebo jako dočasná ochrana především při stavebních pracích. Schodišťové zábradlí jistí bezpečnost pohybu uživatelů na schodištích či rampách.

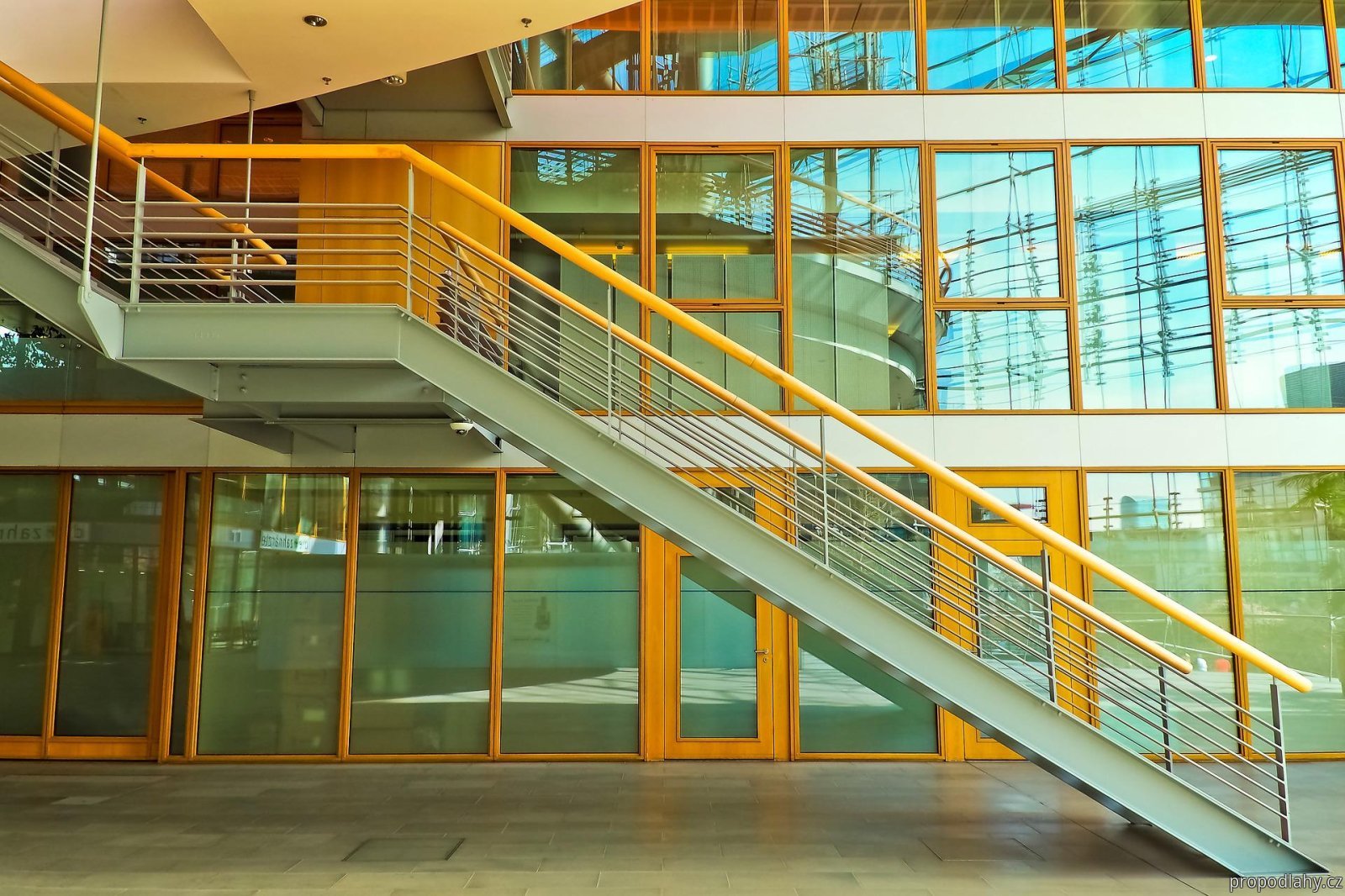

Zábradlí

Vzhledem k mimořádné důležitosti pro ochranu zdraví a bezpečnost jsou pro zábradlí stanoveny normové požadavky, které se liší dle účelu a umístění, pro které se zábradlí zřizuje.

Jaké zábradlí si vybrat?

Jaký typ zábradlí si zvolíte, velmi ovlivní estetiku místnosti. Zábradlí může vámi vybranému prostoru dodat určitou dávku lehkosti, půvabu a rafinovanosti, a stejně jako barva stěn nebo materiál vybraný pro podlahu přidělí interiéru do značné míry jeho konečný efekt.

Nejvhodnější materiály pro výrobu zábradlí

Zábradlí je vyráběno z mnoha druhů materiálů. V současnosti vedou hlavně materiály, u kterých není potřeba téměř žádná údržba. Jsou jimi zejména materiály nerezové, pozinkované, hliníkové a skleněné. Ať už se jedná o interiérové nebo exteriérové zábradlí, jako nejefektivnější se zdá být hliníkové zábradlí.

1) Hliníkové zábradlí

Hliníkové zábradlí má jednu velkou výhodu, kterou je lehkost. Metr hliníkového zábradlí váží průměrně 2 kg, zatímco např. metr zábradlí z pozinkovaného kovu dosahuje až 20 kg, a tento váhový rozdíl pocítí investor zejména při dopravě, manipulaci a instalaci těchto zábradlí.

U hliníkového zábradlí se provádí tzv. eloxování, což je speciální úprava povrchu, díky které se získává velké množství odstínů, lesku, matu, zlata, bronzu apod. Eloxovaná vrstva má sílu 10 - 20 mikronů a z materiálu nedochází k jeho odlupování ani ohmatání. Proto hliník také nešpiní, neoxiduje, nemění barvu a během jeho životnosti nevyžaduje žádná další ošetřování.

Takto upravené hliníkové zábradlí je pak vhodné pro venkovní i vnitřní použití. Další velkou předností tohoto typu zábradlí je jeho variabilita. Nejnovějším trendem je dnes profesionální lego systém, pomocí něhož se zábradlí pouze montuje, ale nesvařuje.

2) Nerezové zábradlí

Nerezové zábradlí zaujme díky svému dokonalému vzhledu. Zábradlí vyrobené z nerezové oceli může dosáhnout těch nejkrásnějších tvarů, a proto je ideální i na schody spirálovitého tvaru. Pokud je ještě zdobené prolamované nádherným dekorem a detaily květů, pak dodávají interiérům charakter a přitahují pohledy.

3) Kovové zábradlí

Designy zábradlí jsou čím dál více projektovány na originálních, z kovu navržených modelech zábradlí. Příkladem mohou být závěsná schodiště, která bývají často obohacena o elegantní kovové prvky sahajícími až ke stropu, a která mohou tvořit i abstraktní tvary. Kovová zábradlí jsou velmi zajímavá, odolná a nepřekrývají interiér. Úžasně vypadají v minimalistických prostorách, především v nejmodernějších prostorách nebo v podkrovích.

4) Dřevěné zábradlí

Dřevené zábradlí je klasikou. Jedná se o zábradlí na přírodní bázi, díky kterému budete moci obdivovat jak naturální dřevo, tak i jeho kresby. Fantasticky vypadá ve středomořském, rustikálním či vintage interiéru. Prakticky vybělené je na pohled krásné v interiéru, který je laděn do provensálského nebo anglického stylu. Dřevěné zábradlí také velmi dobře vypadá v okázalých interiérech vyžadujících alespoň trochu pohodlí.

A které dřevo pro zábradlí zvolit? Podle odborníků jsou ideální tvrdé dřeviny, jako je buk a dub a středně tvrdé dřeviny (olše, smrk, modřín či jedle). Jestliže máte rádi monumentální estetiku, vybírejte kvalitní exotické dřevo, jako je například teak, badi nebo populární mahagon.

5) Skleněné zábradlí

Designéři často navrhují překrásná a odolná skleněná zábradlí, vhodná do moderních interiérů. Skleněná zábradlí jsou lehká, průhledná a nádherně vypadají v malých moderních místnostech, které vizuálně zvětšují a dodají jim lesk. Nejmódnějšími jsou tzv. celoskleněná zábradlí, což jsou ta, která nejsou rozdělena žádnými sloupky.

Na výběr existuje i laminované sklo, které je lepené polyvinylbutylovým filmem nebo dekorativní sklo, jež bývá malované, potištěné pestrou grafikou nebo potažené fólií.

6) Plastové zábradlí

V současnosti si vybírá čím dál více lidí zábradlí z plastu, jako je oblíbené PVC nebo polykarbonát. Tyto materiály se dají kombinovat jak se dřevem, tak i s kovem, nebo je lze použít také jen samostatně. Takovéto typy zábradlí vypadají jako velmi lehké a udělají dojem svými fantastickými tvary. Mezi nejmodernější patří především organické a geometrické, které ideálně zapadají do moderních a historických úprav.

Normy a bezpečnostní prvky určené pro zábradlí

Zábradlí se v podstatě definuje jako konstrukce, jejíž hlavní úlohou je zajištění bezpečnosti člověka na místech, na kterých by mohlo být ohroženo jeho zdraví, a proto by nikdo neměl tento bezpečnostní prvek nikdy podceňovat a měl by své schodiště zabezpečit dle platné normy ČSN 74 3305.

Povinnost zřídit zábradlí

Zábradlí musí být zřízeno na každém volném okraji pochůzné plochy, před kterým je volný prostor, jež přesahuje následující rozměry:

Pochůzná plocha Mezní rozměr (mm)
    hloubka šířka

S omezeným s přístupem omezeného počtu povolaných osob

S běžným provozem (obchody, obytné budovy)

800

200

S nízkým provozem (dočasná, přechodná a občasná pracovní místa)

1 500

300

S volným přístupem dospělých osob

500

150

S volným početným přístupem dětí do 12let

300

100

Hlediště s provozním zatemněním

S volným přístupem dospělých osob

300

150

V provozech pro děti

200

100

Nejmenší povolená výška zábradlí

Pokud nelze dodržet předepsanou výšku zábradlí, dá se horní strana zábradlí udělat o něco širší. Povolené rozměry se řídí následujícími pokyny. V případě, že část konstrukce nebo zábradlí tvoří na straně pochůzné plochy plošinu o rozměru 130 - 300 mm, která dosahuje výšky max. 500 mm, musí výše zábradlí přesahovat tuto plošinu minimálně o 900 mm.

Nejmenší povolená výše zábradlí (mm) Oblast použití

Snížená

900

Hloubka volného prostoru d ≤ 3 m

Základní

1000

Nejpoužívanější (všude kde neplatí ostatní omezení prostoru)

Zvýšená

1100

Hloubka volného prostoru d > 12 m, nebo pochůzná plocha se ve vzdálenosti do 1 m od volného okraje svažuje k tomuto okraje sklonem > 10⁰ (nebo stupňovitě), nebo ve volném prostoru ohroženém zdraví škodlivými látkami.

Zvláštní

1200

Hloubka volného prostoru d > 30 m

Výplň zábradlí

Skleněné výplně

Čtyřstranně uložená zasklení mající samonosné madlo

  • Vrstvená bezpečnostní skla a tepelně tvrzené bezpečnostní sklo (jen schodišťová zábradlí), Izolační sklo (jen spolu s vrstveným sklem),
  • Maximální rozměr skla - 1 100 x 2 000 mm,
  • Hloubka umístění je minimálně 12 mm (minimum činí 1,5 tl. skla),
  • Vrstvené sklo dohromady s tvrzeným sklem - 4 + PVB 0,76 + 4.

Čtyřstranně uložená zasklení, kde je madlo k zasklení připevněno

  • Vrstvená bezpečnostní skla s tepelně tvrzenými a tepelně nebo chemicky zpevněnými tabulemi,
  • Maximální rozměr skla - 1 100 x 2 000 mm,
  • Hloubka umístění je minimálně 12 mm (minimum činí 1,5 tl. skla),
  • Vrstvené sklo dohromady s tvrzeným sklem - 6 + PVB 0,76 + 6.

Zasklení uložená čtyřstranně, která plní funkci zábradlí bez madla (zasklení dle výšky místnosti)

  • Vrstvená bezpečnostní skla – všechny varianty,
  • Maximální rozměr skla - 1 100 x 2 000 mm,
  • Hloubka uložení je minimálně 12 mm (minimum činí 1,5 tl. skla),
  • Vrstvené sklo spolu s tvrzeným sklem - 4 + PVB 0,76 + 4.

Třístranně, dvoustranně či bodově umístěná zasklení

  • Vrstvená bezpečnostní skla – všechny varianty,
  • Vrstvené sklo s tvrzeným sklem - 8 + PVB 0,76 + 8
  • Rozměry skla - délka max. 2 000 mm, šířka min. 500 mm
  • Při třístranném nebo dvoustranném je minimální hloubka uložení 18 mm.
  • U bodového uložení musí způsob uložení souhlasit se schválenou dokumentaci.
  • U bodového uložení přes vyvrtané otvory musejí být tabule vrstveného skla buď tepelně tvrzeny, nebo tepelně či chemicky zpevněny.

Samonosná skleněná zábradlí s madlem či bez madla

  • Vrstvená bezpečnostní skla z tabulí tepelně nebo chemicky zpevněného anebo tvrzeného skla,
  • umístění na spodní straně minimálně 100 mm,
  • V případě uložení přes vyvrtané otvory (ø 25- ø 35 mm) má být vzdálenost kotvicích šroubů maximálně 300 mm.

Normy pro zábradlí s tyčovou výplní

Pochůzné plochy s volným přístupem osob

Svislé a šikmé v úhlu do 45⁰ směrem od svislice

Vzdálenost tyčí max. 80 mm

Vodorovné a šikmé v úhlu větším než je 45⁰ od svislice

Vzdálenost tyčí max. 120 mm

Zábradlí bez zarážky

Mezera mezi pochůznou plochou a výplní ≤ 120 mm

Pochůzné plochy s omezeným přístupem osob

Je možné využít dvoutyčovou výplň, jestliže spodní tyč a hrana zarážky jsou od sebe vzdáleny v rozmezí:

Rozmezí: 350 mm až 500 mm

Vícetyčová nebo jiná výplň, ve vnitřních vlhkých prostorech se zarážkou. Spodní okraj výplně a zarážka:

Vzdálenost: ≤ 350 mm

Vícetyčová nebo jiná výplň, v ostatních prostorech bez zarážky. Spodní okraj výplně a pochůzná plocha:

Vzdálenost: ≤ 250 mm

Pochůzné plochy, které jsou určeny pro pohyb dětí

Svislé a šikmé v úhlu do 45⁰ směrem od svislice

Vzdálenost tyčí max. 80 mm

Jen svislé nebo tabulkové výplně do výšky:

Minimální výška výplně: 600 mm

Šikmá a vodorovná tyčová výplň v úhlu větším než 45⁰ od svislice může být od výšky 600 mm a sice:

Vzdálenost tyčí max. 120 mm

Pochůzné plochy nebo zarážky a spodní okraj výplně:

Vzdálenost: ≤ 80 mm

Zábradelní madlo

Je vyžadováno u šikmých ramp a šikmého zábradlí schodišť. Madlo nad povrchem pochůzné plochy: Ve výšce - 900 až 1 200 mm
Šikmé zábradlí schodišť a ramp v provozech určených dětem má být madlo navíc a sice: Ve výšce: 400 až 500 mm (děti do 6 let)
Ve výšce - 600 až 700 mm (děti do 12 let)
Mezi madlem a konstrukcí zábradlí je nutná vzdálenost: Minimálně 60 mm
Vhodný průřez madla zábradlí musí zabezpečit uchopení ¾ obvodu madla a to: V provozech pro pohyb dospělých - 40 až 50 mm
V provozech pro pohyb dětí - 30 až 40 mm
